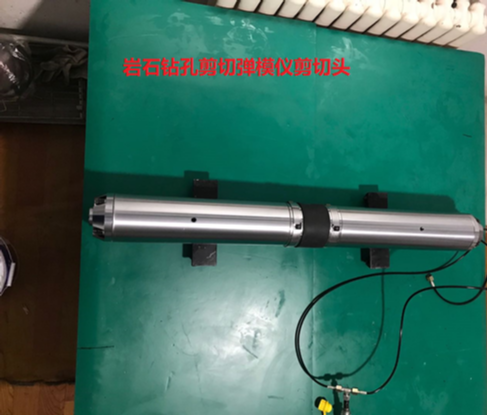

岩体钻孔剪切弹模仪

　　岩体钻孔剪切弹模仪，可以在现场利用勘探钻孔进行不同深度与不同角度上的岩体剪切与变形试验，简单快捷地确定岩体的抗剪强度参数（内摩擦角与粘聚力）与变形参数（岩体变形模量）。在进行钻孔弹模试验时，将岩体钻孔剪切弹模仪放置在岩体钻孔中的预定位置处，通过连接钻杆进行定位，然后通过两个盘刀之间的耐高压的橡胶囊对孔壁岩体施加荷载，通过油压表确定施加荷载大小，通过安装在橡胶囊进出口的流量计量测到的橡胶囊中的进出油量，换算孔壁岩体位移，通过孔壁岩体在反复加、卸荷载以及与其对应的孔壁岩体变形来绘制应力应变曲线，确定岩体变形模量。在进行钻孔剪切试验时，通过上下连杆上的碟形弹簧推动连杆，连杆推动上下盘刀伸出，在钻杆转动作用下，上下盘刀会自动在钻孔岩壁上掏槽，并利用空压机吹出或水冲出掏槽产生的岩石碎屑；完成掏槽后，分别将上下盘刀的连接的连杆上的液压千斤顶上的油管与油泵接通，首先向上盘刀中的活塞前室压入压力油，使活塞盘刀运行到初始位置；然后利用上下盘刀间的橡胶囊对上下盘刀之间的孔壁岩体施加正应力；正应力施加完成后，利用千斤顶对连接钻杆施加垂直于正应力的拉拔力，使上下盘刀之间的岩体在下盘刀的作用下发生剪切破坏，并记录岩体破坏过程中的最大拉拔力；通过记录下的正应力以及拉拔力计算剪切破坏时所对用的正应力剪应力。
