试验机位移变形测量装置

　　1：传感器底座（一）    2：内六角平端紧定螺钉     3：对中导向套     4：紧定套         5：LVDT位移传感器   6：调整螺杆   7：螺母M6  8：传感器底座（二）  9：石英管紧定套      10：石英管底座    11：支撑杆     12：预埋件     13：石英测杆    14：变形传感器

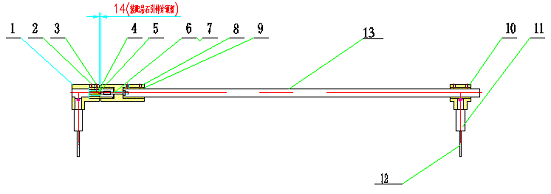

　　图1位移变形测试装置结构示意图主视图

　　15：定位工装   16：定位销

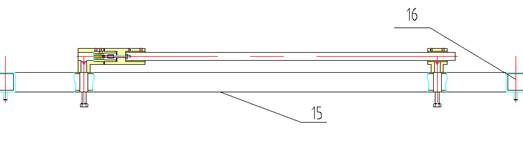

　　图2位移变形测试装置定位机构示意图主视图

　　图3 位移变形测试装置实物图

　　本发明涉及一种混凝土开裂全过程仿真试验机位移变形测量装置，可直接测得混凝土的变形，不受外部环境干扰，避免了机械设备和测量装置因环境温度的影响产生误差，使试验结果准确可靠，精度更高。    发明装置包括两个固定件、一测杆和一位移或变形传感器，两个固定件分别固设在试件的两端，固定件的至少一部分露出在试件表面之上，且与试件成为一体；测杆一端与一个所述固定件固连，其另一端与另一所述固定件可移动地连接；位移或变形传感器设置在测杆的与固定件可以动地连接的一端，该位移或变形传感器包括可相对位移的两部分，其中一部分与所述测杆固为一体，另一部分与所述固定件固为一体。本测量装置在试验机中使用，可以对于长度在1米以上的试件的位移或变形进行高精度测量。
